815、830系列美标蝶阀用途及特点
815、830系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815、830L系列蝶阀的主要结构特征为阀体周边带凸而且设计成带螺孔单法兰结构，815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑，给排水等管道上。
815、830系列美标蝶阀采用标准
设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992
压力试验:API 598-82

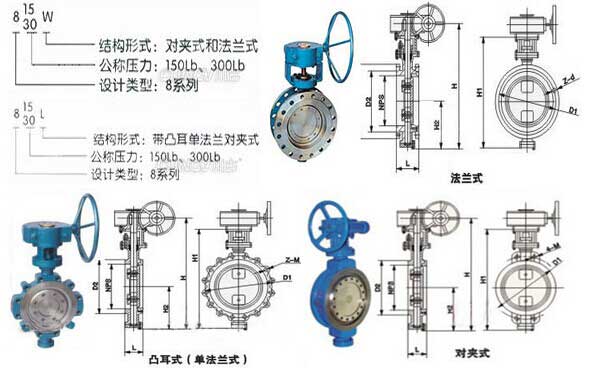

815、830系列美标蝶阀型号说明
815、830系列美标蝶阀主要零件的材质
|
零件名称
|
材料
|
|
阀体
|
WCB、304、316、316SS、CF8M
|
|
蝶板
|
WCB、304、316、316SS、CF8M
|
|
阀杆
|
316、2Cr13、1Cr18Ni9Ti
|
|
密封圈
|
316、氟塑料
|
|
填料
|
柔性石墨、氟塑料
|
815、830系列美标蝶阀主要技术参数
|
公称通径
|
DN（mm）
|
830W
|
830L
|
|
2"～36"
|
2"～36"
|
|
公称压力
|
PN（Mpa）
|
150Lb
|
300Lb
|
|
试验压力
|
强度试验
|
3.0
|
7.5
|
|
密封试验
|
2.2
|
5.5
|
|
适用介质
|
水、蒸汽、油品、海水等
|
|
适用温度
|
-29℃～425℃
|
815L系列美标蝶阀
|
公称通径
|
结构长度
（标准值）
|
外形尺寸
（参考值）
|
连接尺寸
（标准值）
|
参考重量
（kg）
|
|
L
|
H
|
H0
|
D1
|
D2
|
M
|
Z-d
|
|
6"
|
150
|
70
|
175
|
545
|
241.5
|
216
|
M20
|
8-22
|
28
|
|
8"
|
200
|
71
|
210
|
615
|
298.5
|
270
|
M20
|
8-22
|
36
|
|
10"
|
250
|
76
|
250
|
695
|
362
|
324
|
M24
|
12-25
|
53
|
|
12"
|
300
|
86
|
285
|
830
|
432
|
381
|
M24
|
12-25
|
74
|
|
14"
|
350
|
92
|
320
|
900
|
476
|
413
|
M27
|
12-29
|
110
|
|
16"
|
400
|
102
|
355
|
980
|
540
|
470
|
M27
|
16-29
|
138
|
|
18"
|
450
|
114
|
380
|
1030
|
578
|
533
|
M30
|
16-32
|
180
|
|
20"
|
500
|
127
|
415
|
1110
|
635
|
584
|
M30
|
20-32
|
196
|
|
24"
|
600
|
154
|
475
|
1305
|
749.5
|
692
|
M33
|
20-35
|
400
|
|
30"
|
750
|
165
|
580
|
1525
|
914
|
857
|
M33
|
28-35
|
482
|
|
36"
|
900
|
203
|
680
|
1765
|
1085
|
1022
|
M39
|
32-41
|
488
|
815W系列美标蝶阀
|
公称通径
|
结构长度
（标准值）
|
外形尺寸
（参考值）
|
连接尺寸
（标准值）
|
参考重量
（kg）
|
|
L
|
L1
|
H
|
H0
|
D
|
D1
|
D2
|
M
|
Z-d
|
|
2"
|
50
|
43
|
108
|
110
|
345
|
152
|
120.5
|
92
|
M18
|
4-19
|
9
|
|
3"
|
80
|
49
|
114
|
125
|
380
|
190
|
152.5
|
127
|
M18
|
4-19
|
11
|
|
4"
|
100
|
56
|
127
|
145
|
415
|
229
|
190.5
|
157
|
M18
|
8-19
|
13
|
|
5"
|
125
|
64
|
140
|
165
|
455
|
254
|
216
|
186
|
M20
|
8-22
|
16
|
|
6"
|
150
|
70
|
140
|
175
|
545
|
279
|
241.5
|
216
|
M20
|
8-22
|
26
|
|
8"
|
200
|
71
|
150
|
210
|
645
|
343
|
298.5
|
270
|
M20
|
8-22
|
34
|
|
10"
|
250
|
76
|
160
|
250
|
695
|
406
|
362
|
324
|
M24
|
12-25
|
51
|
|
12"
|
300
|
86
|
178
|
285
|
830
|
483
|
432
|
381
|
M24
|
12-25
|
72
|
|
14"
|
350
|
92
|
190
|
320
|
900
|
533
|
476
|
413
|
M27
|
12-29
|
106
|
|
16"
|
400
|
102
|
216
|
355
|
980
|
597
|
540
|
470
|
M27
|
16-29
|
133
|
|
18"
|
450
|
114
|
222
|
380
|
1030
|
635
|
578
|
533
|
M30
|
16-32
|
176
|
|
20"
|
500
|
127
|
229
|
415
|
1110
|
699
|
635
|
584
|
M30
|
20-32
|
190
|
|
24"
|
600
|
154
|
267
|
475
|
1305
|
813
|
749.5
|
692
|
M33
|
20-35
|
394
|
|
30"
|
750
|
165
|
292
|
580
|
1525
|
985
|
914
|
857
|
M33
|
28-35
|
476
|
|
32"
|
800
|
190
|
318
|
630
|
1585
|
1060
|
978
|
914
|
M39
|
28-41
|
618
|
|
36"
|
900
|
203
|
330
|
680
|
1765
|
1168
|
1085
|
1022
|
M39
|
32-41
|
762
|
|
